Насосы перистальтические

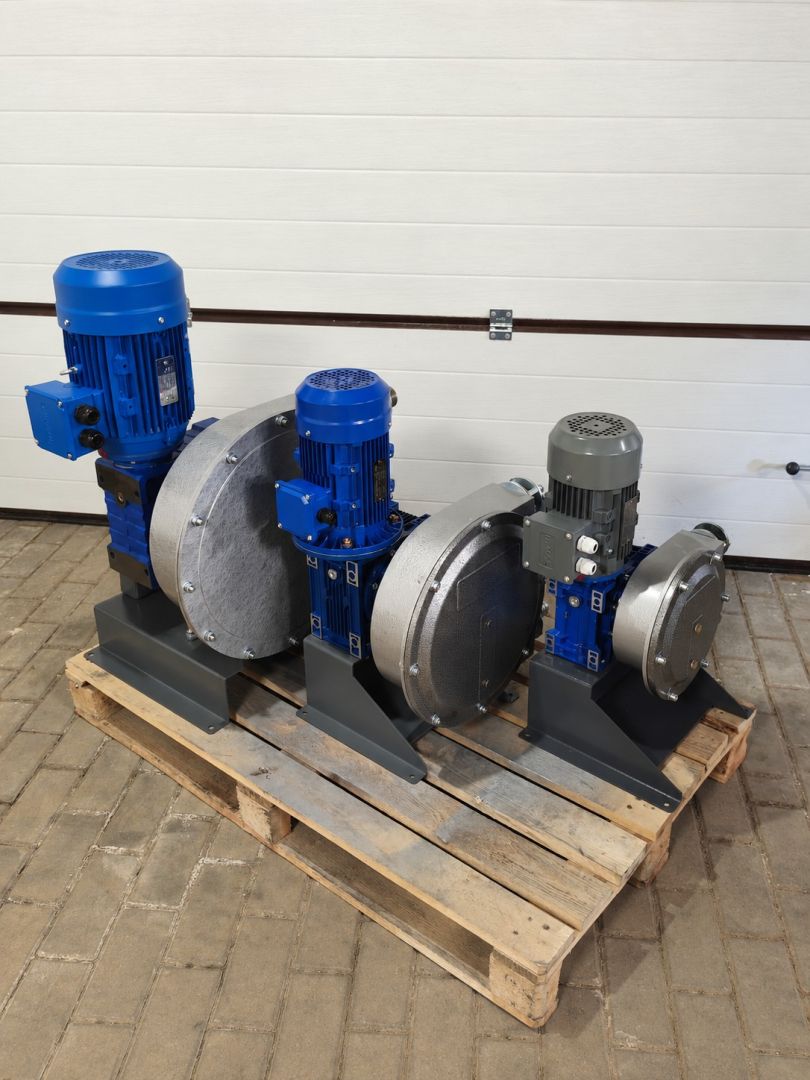

Компания «ВладТехноТул» проектирует, производит и реализует перистальтические (шланговые) насосы.
Перистальтические (шланговые) насосы активно используются в современной промышленности для перекачивания и дозирования разного типа жидких сред, в том числе высоковязких, абразивных, агрессивных, кристаллизующихся, а также эмульсий, содержащих твердые фракции размером до 10% от внутреннего диаметра рабочего рукава (шланга) насоса.
Ключевая особенность перистальтических насосов заключается в полном отсутствии контакта перекачиваемой среды с конструктивными элементами самого агрегата. Жидкость перекачивается по внутренней полости рабочего рукава (шланга)
Устройство и принцип действия перистальтического (шлангового) насоса
Перистальтический (шланговый) включает в себя стальной корпус, в котором установлен ротор с закрепленными на нем нажимными роликами. Между нажимными роликами и внутренней стенкой корпуса уложен рабочий рукав (шланг) специальной конструкции из многослойной резины с кордом. Корпус насоса с лицевой стороны герметично закрыт съемной крышкой. Частично корпус насоса заполнен смазывающе-охлаждающей жидкостью.
При вращении ротора ролики, закрепленные на нем, последовательно пережимают рабочий рукав (шланг) и выдавливают перекачиваемую среду в направлении вращения. После деформации, возникающей под воздействием ролика, рабочий рукав (шланг) практически сразу восстанавливает свою форму до полного сечения. В результате за роликом образуется вакуум, который обеспечивает самовсасывание перекачиваемой среды.
 |
 |
 |
 |
 |
Основные преимущества перистальтических (шланговых) насосов
- Структура перекачиваемого продукта не повреждается, допускается перекачка сред с твердыми фракциями нестандартной формы и длинноволокнистыми структурами.
- Отсутствие аэрации и вспенивания перекачиваемого продукта.
- Отсутствие контакта перекачиваемой среды с движущимися металлическими частями насоса.
- Насос обеспечивает самовсасывание до 8,5м водяного столба.
- Корпус насоса герметичен.
- Возможность непродолжительной работы насоса «насухую» в случае кратковременных перебоев в подаче перекачиваемого продукта. Также агрегат поддерживает стабильную работу при колебаниях вязкости и плотности перекачиваемой среды.
- Возможность реверсивной работы насоса, за счет чего обеспечивается очистка рабочего рукава (шланга) насоса.
- Простота конструкции. Замену рабочего рукава (шланга) вышедшего из строя, а также проведение технического обслуживания может производить персонал, не имеющий высокой квалификации.
Технические характеристики и подбор моделей
Насос перистальтический НП-10
|
Наименование показателей |
Модель насоса |
|
|
НП-10-006 |
НП-10-011 |
|
|
Внутренний диаметр рабочего рукава (шланга), мм |
10 |
10 |
|
Номинальное число оборотов ротора насоса, об./мин. |
18 |
35 |
|
Передаточное число мотор-редуктора |
80 |
40 |
|
Мощность электропривода насоса, кВт |
1,1 |
1,1 |
|
Номинальная производительность (на воде), м3/час |
0,06 |
0,11 |
|
Диапазон производительности при частотном регулировании оборотов электропривода (на воде), м3/час |
0,03…0,09 |
0,55…0,16 |
|
Максимальное рабочее давление, МПа |
1,5 |
1,5 |
Габаритные и присоединительные размеры насоса модели НП-10
Насос перистальтический НП-16
|
Наименование показателей |
Модель насоса |
|
|
НП-16-020 |
НП-16-031 |
|
|
Внутренний диаметр рабочего рукава (шланга), мм |
16 |
16 |
|
Номинальное число оборотов ротора насоса, об./мин. |
18 |
35 |
|
Передаточное число мотор-редуктора |
80 |
40 |
|
Мощность электропривода насоса, кВт |
1,1 |
1,1 |
|
Номинальная производительность (на воде), м3/час |
0,20 |
0,31 |
|
Диапазон производительности при частотном регулировании оборотов электропривода (на воде), м3/час |
0,10…0,30 |
0,15…0,46 |
|
Максимальное рабочее давление, МПа |
1,5 |
1,5 |

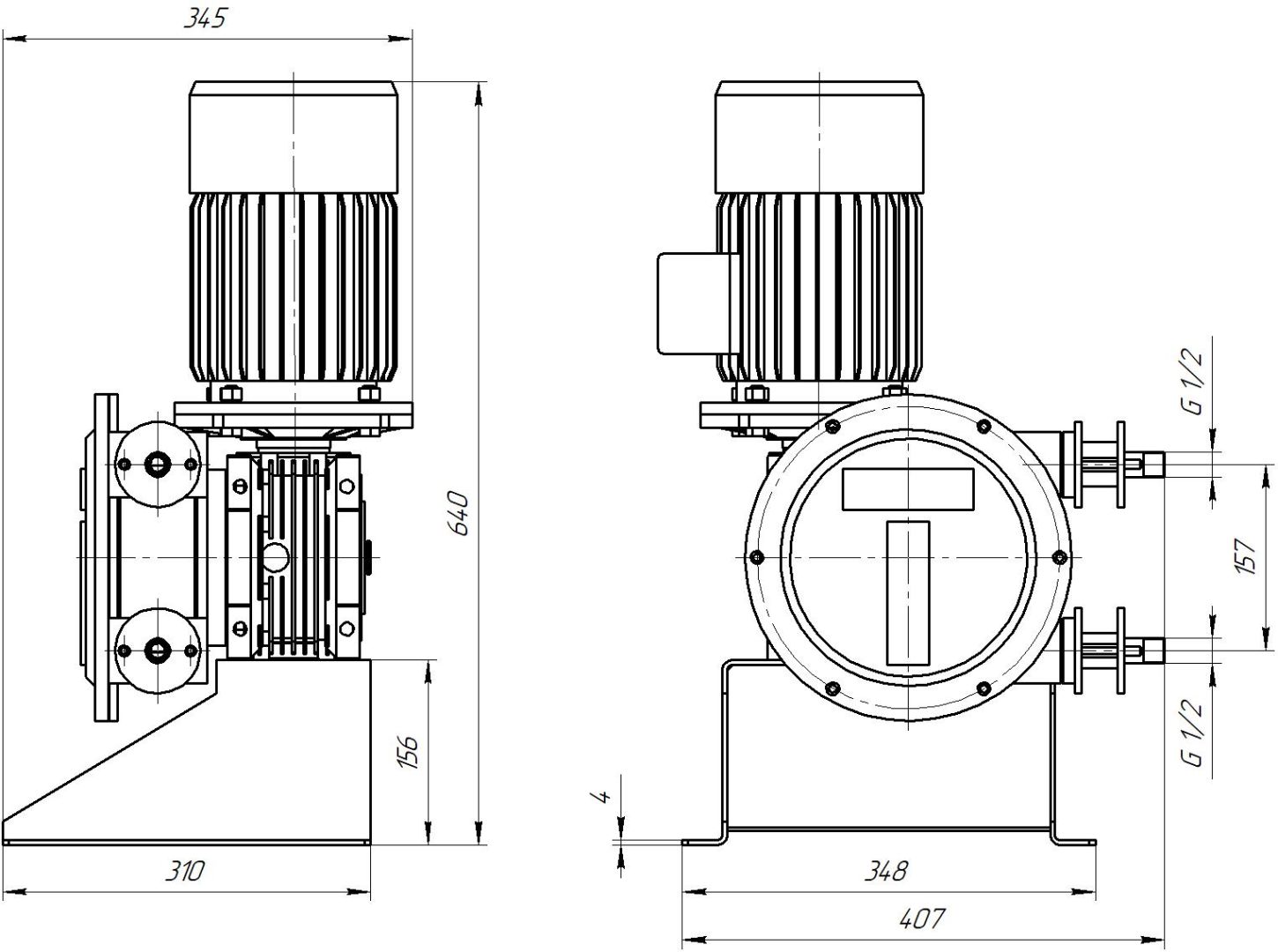

Габаритные и присоединительные размеры насоса модели НП-16
Насос перистальтический НП-25
|
Наименование показателей |
Модель насоса |
||
|
НП-25-033 |
НП-25-072 |
НП-25-098 |
|
|
Внутренний диаметр рабочего рукава (шланга), мм |
25 |
25 |
25 |
|
Номинальное число оборотов ротора насоса, об./мин. |
18 |
35 |
56 |
|
Передаточное число мотор-редуктора |
80 |
40 |
25 |
|
Мощность электропривода насоса, кВт |
1,1 |
1,1 |
2,2 |
|
Номинальная производительность (на воде), м3/час |
0,33 |
0,72 |
0,98 |
|
Диапазон производительности при частотном регулировании оборотов электропривода (на воде), м3/час |
0,16…0,50 |
0,36…1,08 |
0,49…1,47 |
|
Максимальное рабочее давление, МПа |
1,5 |
1,5 |
1,5 |
Габаритные и присоединительные размеры насоса модели НП-25
Насос перистальтический НП-32
|
Наименование показателей |
Модель насоса |
|
НП-32-180 |
|
|
Внутренний диаметр рабочего рукава (шланга), мм |
32 |
|
Номинальное число оборотов ротора насоса, об./мин. |
56 |
|
Передаточное число мотор-редуктора |
25 |
|
Мощность электропривода насоса, кВт |
2,2 |
|
Номинальная производительность (на воде), м3/час |
1,68 |
|
Диапазон производительности при частотном регулировании оборотов электропривода (на воде), м3/час |
0,84…2,52 |
|
Максимальное рабочее давление, МПа |
1,2 |

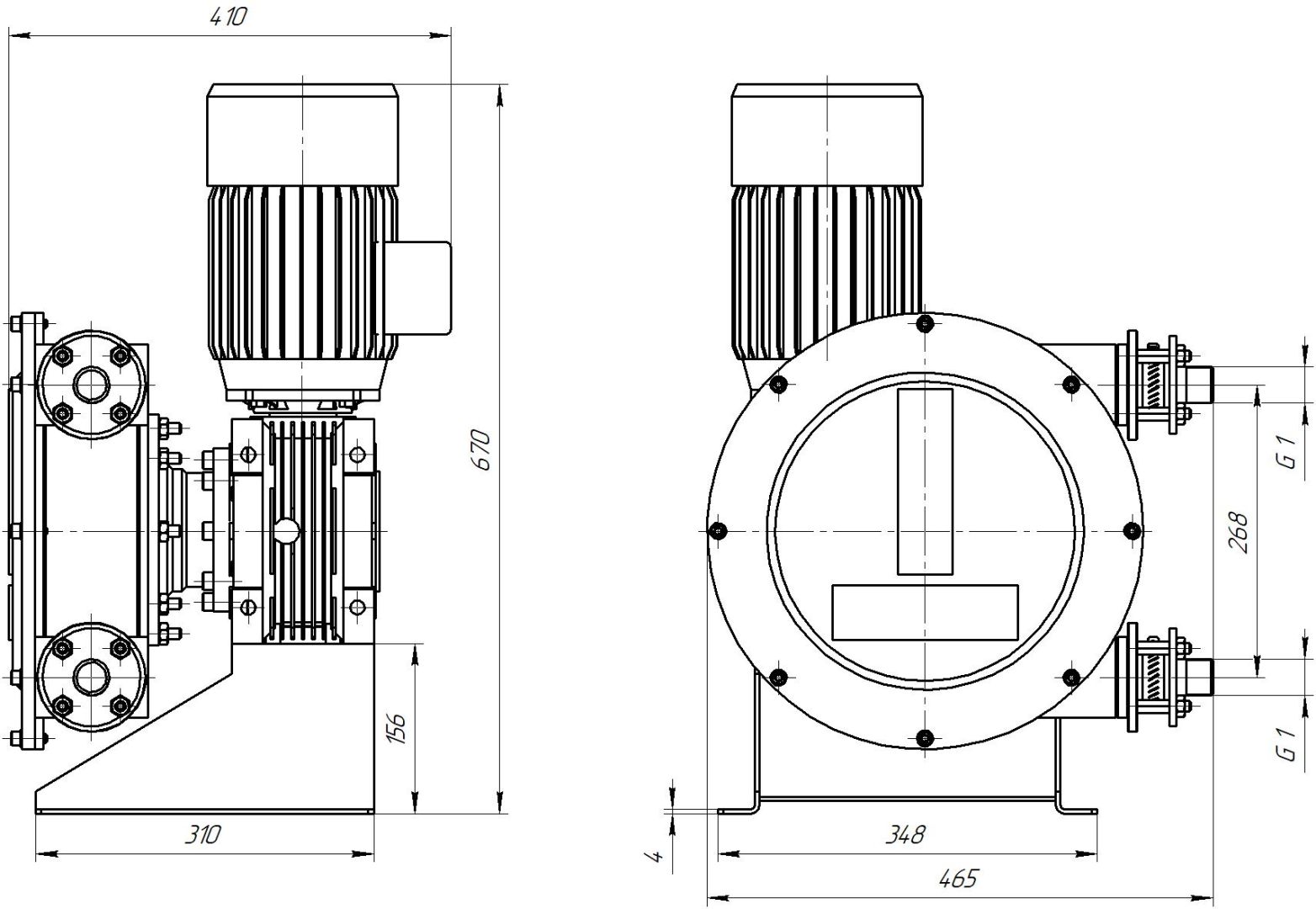

Габаритные и присоединительные размеры насоса модели НП-32
Насос перистальтический НП-40
|
Наименование показателей |
Модель насоса |
|
НП-40-220 |
|
|
Внутренний диаметр рабочего рукава (шланга), мм |
40 |
|
Номинальное число оборотов ротора насоса, об./мин. |
47 |
|
Передаточное число мотор-редуктора |
30 |
|
Мощность электропривода насоса, кВт |
4 |
|
Номинальная производительность (на воде), м3/час |
2,20 |
|
Диапазон производительности при частотном регулировании оборотов электропривода (на воде), м3/час |
1,10…3,30 |
|
Максимальное рабочее давление, МПа |
1,2 |

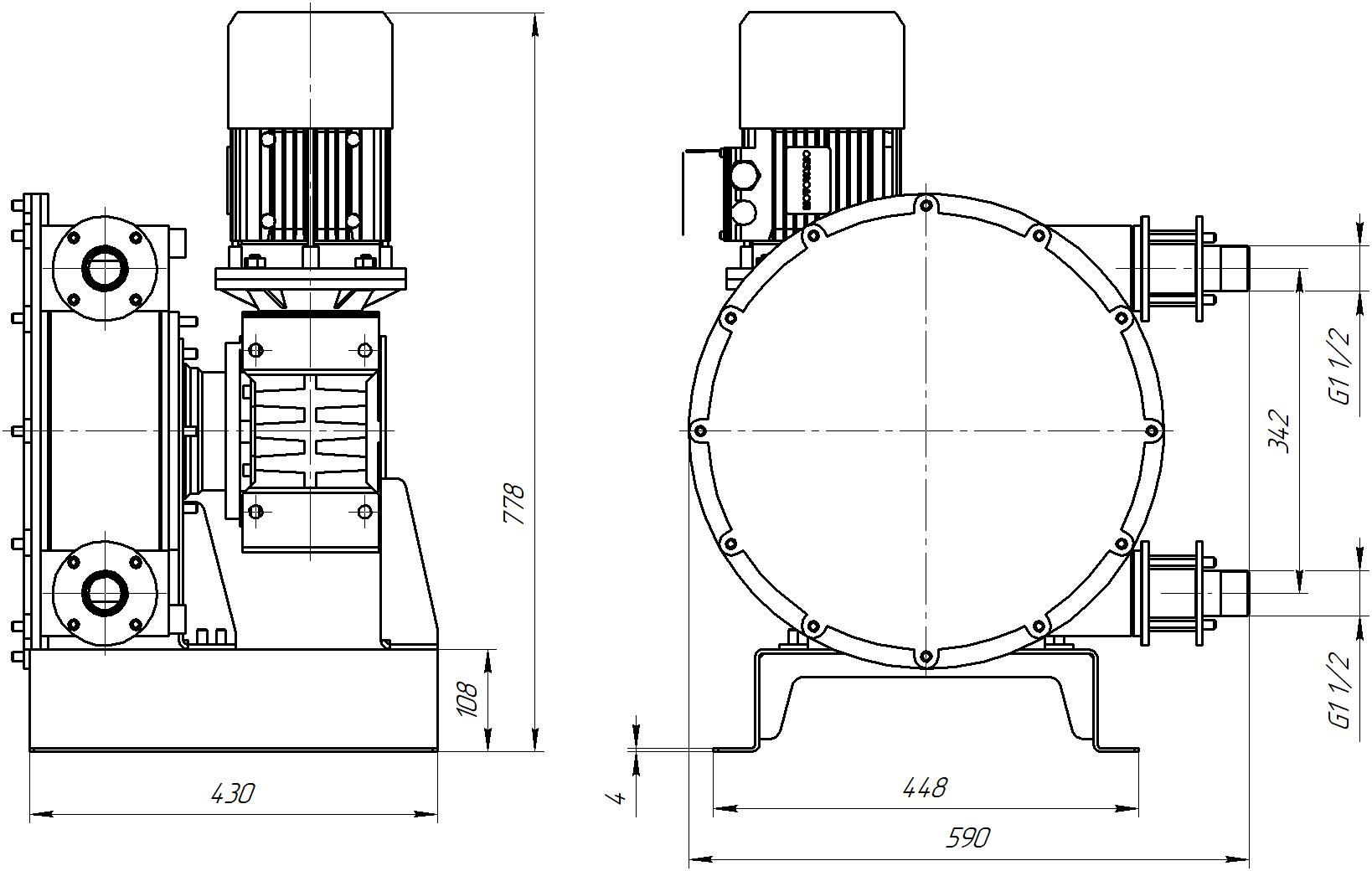

Габаритные и присоединительные размеры насоса модели НП-40
- В базовой комплектации производительность перистальтических насосов не регулируется и соответствует номинальному значению (в таблицах указаны данные при перекачке воды).
- Для изменения номинальной подачи, требуется осуществлять частотное регулирование оборотов электропривода насоса (подключить к агрегату пульт управления с частотным преобразователем)
Диапазон производительности при использовании частотного регулирования может меняться относительно номинального значения в сторону увеличения в 1,5 раза, и в сторону уменьшения в 2 раза.
Часто задаваемые вопросы
Что такое перистальтический насос и как он работает? |
Перистальтический (шланговый) насос — это агрегат, в котором перекачиваемая среда движется по внутреннему рукаву (шлангу) без контакта с металлическими частями насоса. При вращении ротора ролики последовательно пережимают шланг, выдавливая жидкость в направлении вращения. После деформации шланг восстанавливает форму, создавая вакуум и обеспечивая самовсасывание до 8,5 м водяного столба.
|
Какие среды можно перекачивать перистальтическими насосами? |
Насосы подходят для перекачивания высоковязких, абразивных, агрессивных и кристаллизующихся жидкостей, а также эмульсий с твёрдыми фракциями размером до 10% от внутреннего диаметра шланга. Структура продукта не повреждается, допускается работа с длинноволокнистыми включениями и средами нестандартной формы.
|
Какие основные преимущества у ваших перистальтических насосов? |
|
Какие модели перистальтических насосов вы предлагаете? |
Мы производим насосы серий НП-10, НП-16, НП-25, НП-32 и НП-40 с внутренним диаметром шланга от 10 до 40 мм. Производительность на воде — от 0,06 до 2,20 м³/час, максимальное рабочее давление — 1,2–1,5 МПа. Каждая серия имеет несколько модификаций с разной частотой вращения ротора и мощностью привода (от 1,1 до 4 кВт).
|
Как регулируется производительность насоса? |
В базовой комплектации насосы работают на номинальной производительности. Для плавного регулирования подачи необходимо подключить пульт управления с частотным преобразователем. Диапазон регулировки: до 1,5× в сторону увеличения и до 2× в сторону уменьшения от номинального значения (данные указаны для перекачки воды).
|
Как обслуживать перистальтический насос? |
Обслуживание максимально упрощено благодаря конструкции насоса. Основной расходный элемент — рабочий рукав (шланг) из многослойной резины с кордом. Его замена выполняется быстро и не требует специального инструмента или высокой квалификации персонала. Корпус насоса заполнен смазывающе-охлаждающей жидкостью, что обеспечивает долгий срок службы шланга.
|
